无胶封装光纤光栅应变传感器︱OSC3600

功能：

• 桥梁，大坝，建筑物，隧道，船舶，列车及其他复杂结构的长期健康监测

• 混凝土，岩石，钢结构，复合材料以及其他结构表面的应变测量

特点：

• 通过与传统电传感器同样严格的质量标准

• 自带温度补偿光栅，实现相对温度测量并对应变测量进行温度补偿

• 光纤一体化封装，保护了尾纤，消除了残余应力

• 安装快速，简单，可重复使用

  • 恶劣应用环境中可使用连接头保护套                                                                                           osc3620埋入式传感器

• 尾纤为铠装光缆，传感器封装结构坚固

• 两端出纤，一根光纤上可串联多个传感器

• 防护等级IP67，防尘防水

• 应变量程原点可调，充分发挥传感器最大性能

描述：

osc3600表面式光栅应变传感器自带温度补偿，测量传感器标距两点之间的平均应变。osc3610仅能在结构表面安装，osc3620仅用于埋入式安装，适用于混凝土，岩石，钢结构，复合材料以及其他结构。osc3610应变传感器两端通过刚性安装支架与被测结构固定在一起。可选的安装支架有焊接式的，螺栓式的，胶粘式的以及灌浆式的。

  螺栓式                灌浆式                         焊接式           osc3610表面式光栅应变传感器

osc3620坚固的不锈钢/特氟龙封装外壳，铠装光缆尾纤，保证了osc3620埋入式光栅应变传感器即使在恶劣环境中也可使用。osc3600传感器内置了两只光栅，一个用来测应变，另一个用来做温度补偿。osc3600应变传感器使用无胶封装技术，保证了传感器的可靠性。

osc3600光栅应变传感器可以单独使用，也可以跟其他类型的光栅传感器串接起来使用。多点光栅传感器串的安装和尾纤处理与传统的多点电传感器相比，既简单又经济。

主要参数：

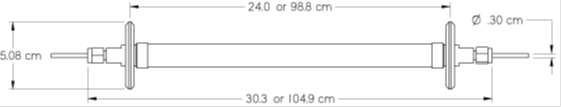

osc3610表面式光栅应变传感器尺寸图

osc3620埋入式光栅应变传感器尺寸图
